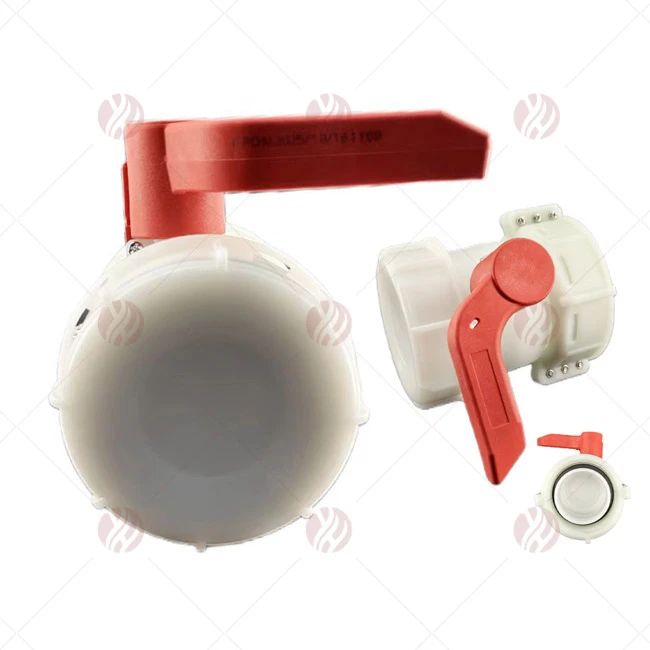

Schmetterlings-Schraubenventil

Das IBC-Behältertankventil dient als Entleerungskomponente für den Intermediate Bulk Container. IBC-Schraubventile sind aufgrund ihrer Flexibilität und Benutzerfreundlichkeit die beliebteste und praktischste Wahl. Es wurde speziell entwickelt, um die Einhaltung obligatorischer UN-Leistungstests wie Dichtigkeit und hydrostatischen Druck sicherzustellen.

Anfrage senden

Beschreibung

Absperrklappen mit stromführenden Schrauben bieten eine hohe Durchflussrate und sind besonders vorteilhaft für große Flüssigkeiten. Die beste Wahl hängt von Ihren spezifischen Flüssigkeits- und Betriebsanforderungen ab.

Durchflussrate

hoher Durchfluss; Das Scheibendesign verursacht eine minimale Durchflussbeschränkung, was zu einem sehr niedrigen Entladungsdruck führt.

Ventilgröße und -gewicht

Absperrklappen mit Schraubgewinde haben ein geringeres Gewicht und eine geringere Größe; Das Scheibendesign ist dünner, wodurch ein kleineres und leichteres Ventilgehäuse entsteht.

Kosten-Effektivität

Aufgrund ihrer einfacheren Konstruktion sind Absperrklappen oft kostengünstiger-, insbesondere in größeren Größen.

Betriebsgeschwindigkeit

Sehr schnell zu bedienen.

Anwendungseignung

Insbesondere bei großen Flüssigkeiten, bei denen es auf die schnelle Beförderung großer Mengen ankommt.

Der Herstellungsprozess umfasst das Kunststoffspritzen verschiedener Teile, gefolgt von der Montage und der individuellen Luftdichtheitsprüfung.

Der Hauptgrund für ein 3--Zoll-Ventil ist die Durchflussrate. Die typische Durchflussrate eines 3-Zoll-Ventils beträgt 7.000–10.000 l/h (Schwerkraftzufuhr). Es ist für dicke, viskose Flüssigkeiten wie Sirupe, Öle und Farben konzipiert.

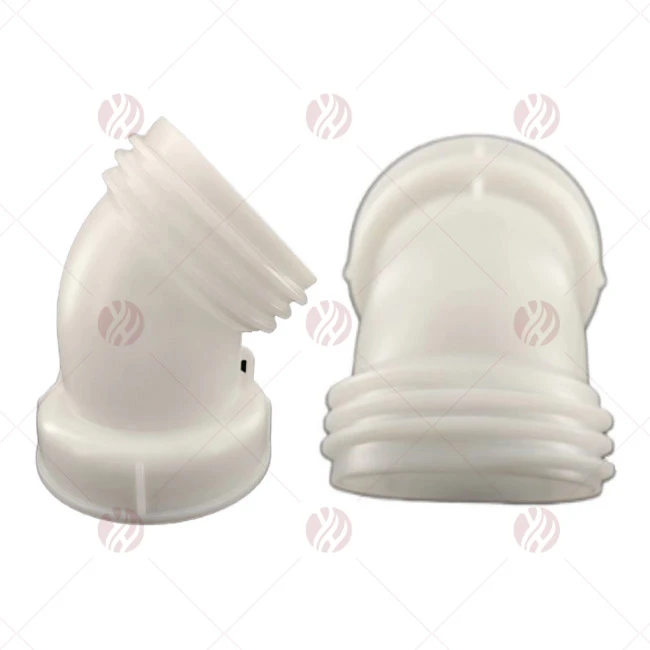

Die Serie der Absperrklappen mit Schraubgewinde ist mit einem 80-mm-Gewindeanschluss auf der Gehäuseseite ausgestattet. Es wird empfohlen, einen Lehrenschlüssel zu verwenden, um das Ventil fest mit dem blasgeformten IBC-Behälter zu verbinden. Die Auslassseite ist ein standardmäßiger 3-Zoll-Schraubverschluss. Die 3-Zoll-Schraubdüse wird durch Ersetzen der Schraubkappe verwendet, um die Flüssigkeitsabgabe zu erleichtern.

Der Vorteil eines Live-Schraubgewindes besteht darin, dass keine Anpassung erforderlich ist. Da das Ventil mit der Innenflasche verschraubt ist, muss die Position des Griffs genau in der aufrechten Zwölf-Uhr-Position liegen. Da die stromführende Schraubverbindung das Ventilgehäuse und das Schraubgewinde trennt, kann der Griff immer in der aufrechten Position bleiben, da das Festziehen durch einfaches Drehen der Schraubgewindekomponente erfolgt.
